哈氏C-276
该合金在氧化和还原状态下，对大多数腐蚀介质具有优异的耐腐蚀性。出色的耐点腐蚀、缝隙腐蚀和应力腐蚀开裂性能。合金适用于各种含有氧化和还原性介质的化学流程工业。较高的钼、铬含量使合金能够耐氯离子的侵蚀，钨元素也进一步提高了其耐腐蚀性。Hastelloy C-276是仅有的几种能够耐潮湿氯气、次氯酸盐以及二氧化氯溶液腐蚀的材料之一，该合金对高浓度的氯化盐溶液具有显著的耐腐蚀性（如氯化铁和氯化铜）。

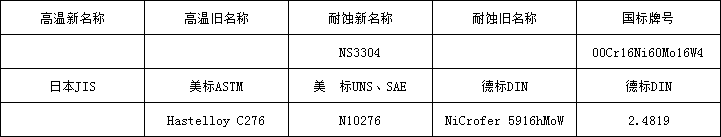

对应牌号

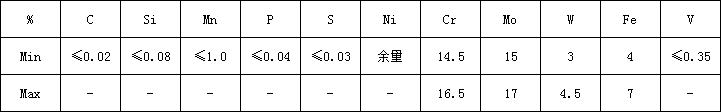

化学成分

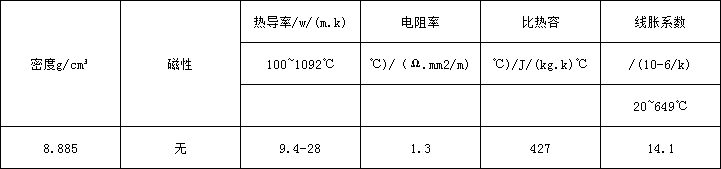

物理性能
力学性能：(在20℃检测机械性能)
| 热处理方式 | 抗拉强度σb/MPa | 屈服强度σp0.2/MPa | 延伸率σ5 /% | 布氏硬度 HBS |
| 固溶处理 | 690 | 283 | 40 | - |
生产执行标准：
| 标准 | 棒材 | 锻件 | 板(带)材 | 丝材 | 管材 |
美国材料与试验协会 | ASTM B574 | ASTM B564 | ASTM B575 | - | ASTM B622 ASTM B619 ASTM B626 |
| 美国航空航天材料技术规范 | - | - | - | - | - |
| 美国机械工程师协会 | ASME SB574 | ASME SB564 | ASME SB575 | - | ASTM SB622 ASTM SB619 ASTM SB626 |
金相组织结构：
合金为为面心立方晶格结构。
工艺性能与要求
1、热加工燃料中的含硫量越低越好，天然气中的硫含量应少于0.1%，重油中硫含量应少于0.5%。
2、合金的热加工温度范围1200℃～950℃，冷却方式为水冷或快速空冷。
3、适合采用任何传统焊接工艺焊接，如钨电极惰性气体保护焊、等离子弧焊、手工亚弧焊、金属惰性气体保护焊、熔化惰性气体保护焊。
<
<
<
<
客服1
