Incoloy 800
是Fe-Ni-Cr基固溶强化型变形高温耐蚀合金，在1000℃以下使用，Incoloy800具有优良的抗高温腐蚀性能和良好的工艺性能，组织稳定性良好，加工和焊接性能良好，采用冷热加工都易成形，适用于制作苛刻腐蚀介质条件下、要求高温长时间工作的零部件。
Incoloy800Cr含量通常为15-25%，镍含量为30-45%，并含有少量的铝和钛。从高温快冷后均处于奥氏体单项区，因此，使用状态为单一奥氏体组织。合金具有较高的铬含量和足够的镍含量，所以有较高的耐高温腐蚀性能，在工业中应用较多。在氯化物、低浓度的NaOH水溶液中和高温高压水中，具有优良的耐应力腐蚀破裂性能，所以用于制造耐应力腐蚀破裂的设备。

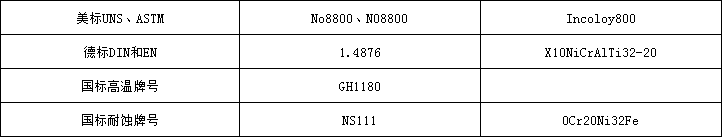

对应牌号

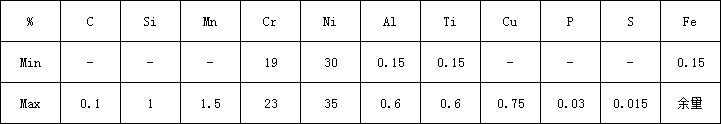

化学成分
高温特性
| 热传导率 (W/(m•K)) | 平均热膨胀系数 | 弹性模量 (GPa) | |
|---|---|---|---|
| 室温 | 12.6 | ― | 197 |
| 100℃ | 14.1 | 14.6 | 193 |
| 200℃ | 16.1 | 15.9 | 187 |
| 300℃ | 17.8 | 16.4 | 180 |
| 400℃ | 19.3 | 16.8 | 173 |
| 500℃ | 20.6 | 17.0 | 167 |
| 600℃ | 23.2 | 17.3 | 159 |
| 700℃ | 24.4 | 17.7 | 152 |
| 800℃ | 25.1 | 18.1 | 145 |
| 900℃ | 25.9 | 18.3 | 138 |
| 1000℃ | 26.7 | 18.6 | 131 |
机械性能（温室）
JIS G4902 / NCF 800
| 0.2%屈服强度 (N/mm2) | 抗拉强度 (N/mm2) | 延伸率 (%) | 硬度 | |
|---|---|---|---|---|
| (HV) | (HB) | |||
| ≧ 205 | ≧ 520 | ≧ 30 | ≦ 182 | ≦ 179 |
ASTM B409 / UNS N08800
| 0.2%屈服强度 (N/mm2) | 抗拉强度 (N/mm2) | 延伸率 (%) | 硬度 | |
|---|---|---|---|---|
| (HV) | (HB) | |||
| ≧ 205 | ≧ 520 | ≧ 30 | ― | ― |
EN10095 / 1.4876
| 0.2%屈服强度 (N/mm2) | 抗拉强度 (N/mm2) | 延伸率 (%) | 硬度 | |
|---|---|---|---|---|
| (HV) | (HB) | |||
| ≧ 170 | 450-680 | ≧ 30 | ― | ≦ 192 |

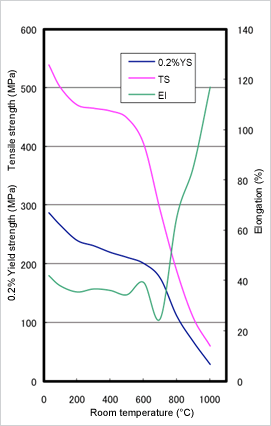

高温强度
热处理
与奥氏体不锈钢一样，具有奥氏体组织，热处理也可采用与奥氏体不锈钢同样的方式。通常可用的热处理方法如下。
退火 980～1100℃ 急冷
消除应力退火 780～870℃ 空冷
朔性加工性
热加工和冷却的加工性能与奥氏体钢大体相同。热加工温度为1000～1230℃，简易加工可在850℃以下进行。但在650～850℃温度范围内会发生开裂，请务必避开。冷加工性完全与奥氏体不锈钢一样，但加工硬化特性比奥氏体不锈钢略低。
焊接性
焊接与标准奥氏体不锈钢一样，可采用TIG焊接、MIG焊接以及手工电弧焊。
高温特性
由于其Ni、Cr含量高，因此在高温环境下对氧化以及渗碳的耐受性高，耐氧化性优于SUS 310S，甚至接近NAS 600。高温强度也基本与NAS 600相同。在使用过程中不会析出σ相而导致脆化，广泛应用于耐热用材料。
一般在600℃以下温度范围内使用。若用在更高温度，且对蠕变性能有要求时，建议使用NAS 800H／NAS 800T。
耐腐蚀性
在硝酸、硝酸和硫酸混合液等氧化性腐蚀环境，以及苏打盐等熔盐中都具有良好的耐腐蚀性，且对应力腐蚀开裂的敏感性优于标准奥氏体不锈钢。
用途
广泛应用于覆套式电热器外套管、热电偶保护管、热处理炉、以及在高温环境下使用的材料。
<
<
<
<
客服1
