Monel 400材料
是很早用于工业的镍基耐蚀合金，其综合性能良好，使用范围广，因耐蚀效果好而成为一种不可少的合金，其化学成分主要由Ni、 30%Cu和加少量的Fe(1%-2%)所组成。
常用于各种换热设备，锅炉给水加热器，石油和化工等加工中的管线、容器、泵、阀、轴等，海水淡化设备、盐生产设备、螺旋桨轴及、汽油及水箱等。

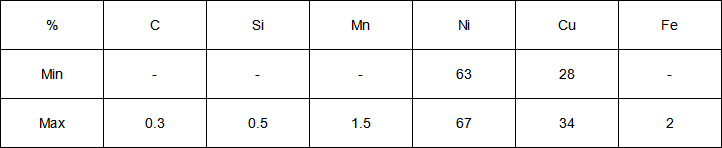

化学成分

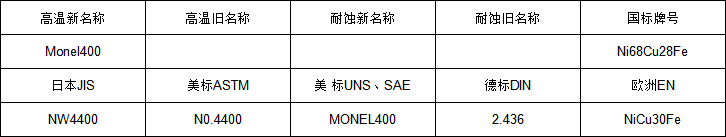

对应牌号
物理性能
| 比热(J/kg･K) | 20℃ | 427 |
| 电阻率(μΩ･cm) | 54.7 | |
| 热传导率(W/m･K) | 21.8 | |
| 平均热膨胀系数(10-6/℃) | 20–100℃ | 13.9 |
| 熔点(℃) | 1300-1350 | |
室温机械性能
退火
| 0.2%屈服强度 (N/mm2) | 抗拉强度 (N/mm2) | 延伸率 (%) | 硬度 (HV) |
|---|---|---|---|
| ≧ 195 | ≧ 480 | ≧ 35 | ― |
退火 热轧板
| 0.2%屈服强度 (N/mm2) | 抗拉强度 (N/mm2) | 延伸率 (%) | 硬度 (HV) |
|---|---|---|---|
| ≧ 195 | ≧ 485 | ≧ 35 | ― |
退火 冷轧板
| 0.2%屈服强度 (N/mm2) | 抗拉强度 (N/mm2) | 延伸率 (%) | 硬度 (HV) |
|---|---|---|---|
| ≧ 195 | 485-585 | ≧ 35 | ― |
示例 退火
| 0.2%屈服强度 (N/mm2) | 抗拉强度 (N/mm2) | 延伸率 (%) | 硬度 (HV) | |
|---|---|---|---|---|
| 热轧板 12mmt | 209 | 513 | 52 | 131 |

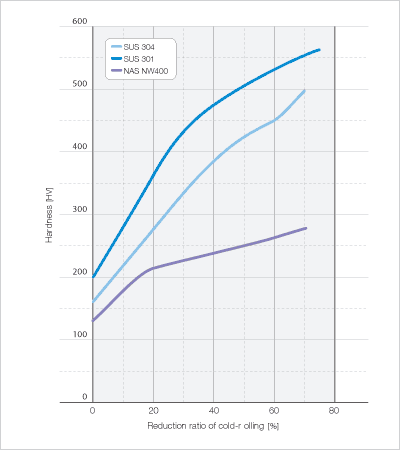

加工硬化特性
UNS N04400的加工硬化性远低于SUS 301、SUS 304，因此可轻松很容易进行弯曲加工等。
焊接性
可任意选择TIG焊接、MIG焊接、手工电弧焊和电阻焊。TIG、MIG焊条推荐使用YNiCu-7。
热处理
在700～900℃温度条件下进行热处理，冷却采用快速空冷。
用途
海洋结构物表层、海水淡化/制盐/石油精炼装置、船舶用部件类、热交换机、化工/海水淡化装置阀门、泵构件等。
<
<
<
<
客服1
