国外相同牌号对照表
| 俄罗斯 | 美国 | 日本 | 德国 |
| 33HK(Ni33Co17 | -- | KV-4 （NI33Co17） | -- |
化学成分
| C | P | S | Mn | Si | Ni | Co | Fe |
不大于(≤) | |||||||
| 0.05 | 0.020 | 0.020 | 0.5 | 0.3 | 32.1-33.6 | 14.0-15.2 | 余量 |
力学性能/抗拉强度 （丝材）
| 状态代号 | 状态 | 抗拉强度/MPa |
| S | 软态 | <585 |
| H | 硬态 | >860 |
力学性能/抗拉强度（带材）
| 状态代号 | 状态 | 抗拉强度/MPa |
| S | 软态 | <540 |
| H | 硬态 | >700 |
硬度
| 状态 | 厚度/mm | 硬度 HV |
| 深冲态 | ﹥2.5 | ≤170 |
| ≤2.5 | ≤165 |
平均膨胀系数
| 试样热处理制度 | 平均线膨胀系数ā/（10-6/℃） | |
| 20-400℃ | 20-500℃ | |
| 在保护气氛或真空中加热到900℃±20℃，保温1h，以不大于5℃/min的速度冷却至200℃以下出炉 | 6.0-6.8 | 6.6-7.4 |

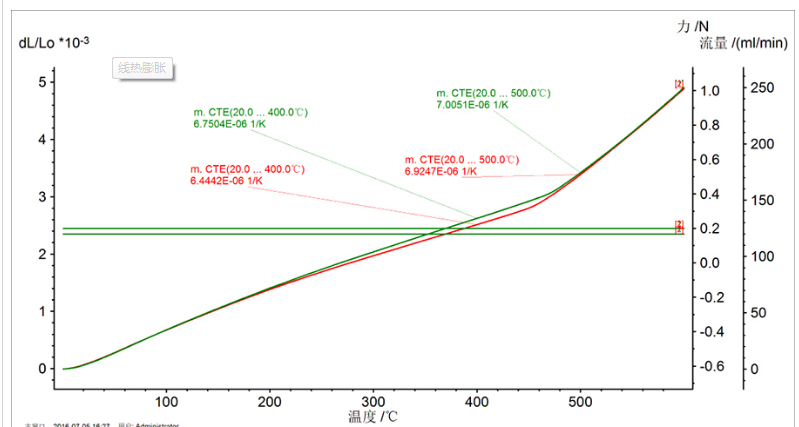

线热膨胀
供货形式
| 形式 | 规格/mm | 交货状态 |
| 棒材 | 5.0-8.0 | 冷拉 |
| 8.0-30.0 | 热轧 | |
| 30.0-180.0 | 热锻 | |
| 板材 | 3.5-30.0 | 热轧 |
| 30.0-40.0 | 热锻 | |
| 带材 | 0.2-3.5 | 冷轧 |
| 扁丝 | 0.5-5.0 | 热轧 |
| 圆丝 | 0.1-5.0 | 冷拉 |
| 毛细管 | 外径8.0-1.0，内径0.1-8.0 | 冷拉 |
| 管材 | 外径120-8.0, 内径8.0-129 | 冷拔 |
<
<
<
<
客服1
