UNS N06600——与Inconel600相匹敌的合金——是含14～17%Cr的镍基合金，在高温下具有很好耐氧化性，属于高级耐热合金。并且，对各种酸和碱环境具有良好的耐腐蚀性，作为一种耐腐蚀合金得到广泛应用。本公司可供应板材、带材。
材料牌号・标准
| ASTM B168 | EN | JIS G4902 | ISO |
|---|---|---|---|
| UNS N06600 | 2.4816 | NCF 600 | ― |
化学成分
JIS G4902 / NCF 600
| C | Si | Mn | P | S | Ni | Cr | Cu | Co | Al | Ti | Fe | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Min | ― | ― | ― | ― | ― | 72.00 | 14.00 | ― | ― | ― | ― | 6.00 |
| Max | 0.15 | 0.50 | 1.00 | 0.030 | 0.015 | ― | 17.00 | 0.50 | ― | ― | ― | 10.00 |
ASTM B168 / UNS N0660
| C | Si | Mn | P | S | Ni | Cr | Cu | Co | Al | Ti | Fe | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Min | ― | ― | ― | ― | ― | 72.0 | 14.00 | 1.00 | ― | ― | ― | 6.0 |
| Max | 0.15 | 0.5 | 1.0 | ― | 0.015 | ― | 17.0 | 0.5 | ― | ― | ― | 10.0 |
EN10095 / 2.4816
| C | Si | Mn | P | S | Ni | Cr | Cu | Co | Al | Ti | Fe | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Min | 0.05 | ― | ― | ― | ― | 72.00 | 14.00 | ― | ― | ― | ― | 6.00 |
| Max | 0.10 | 0.50 | 1.00 | 0.020 | 0.015 | ― | 17.00 | 0.50 | 1.5 | 0.30 | 0.30 | 10.00 |
物理性能
| 比热(J/kg･K) | 444 | |
| 电阻率(μΩ･cm) | 103 | |
| 热传导率(W/m･K) | 15.0 | |
| 平均热膨胀系数(10-6/℃) | 25–93℃ | 13.3 |
| 25–316℃ | 14.2 | |
| 25–538℃ | 15.1 | |
| 25–760℃ | 16.0 | |
| 25–982℃ | 16.7 | |
| 纵向弹性模量(MPa) | 21.4 x 104 | |
| 居里点 (℃) | -124 | |
| 磁性 | 无 | |
| 熔点(℃) | 1371-1427 | |
机械性能
室温机械性能
JIS G4902 / NCF 600
| 0.2%屈服强度 (N/mm2) | 抗拉强度 (N/mm2) | 延伸率 (%) | 硬度 | |
|---|---|---|---|---|
| (HV) | (HB) | |||
| ≧ 245 | ≧ 550 | ≧ 30 | ≦ 182 | ≦ 179 |
ASTM B168 / UNS N0660
| 0.2%屈服强度 (N/mm2) | 抗拉强度 (N/mm2) | 延伸率 (%) | 硬度 | |
|---|---|---|---|---|
| (HV) | (HB) | |||
| ≧ 240 | ≧ 550 | ≧ 30 | ― | ― |
EN10095 / 2.4816
| 0.2%屈服强度 (N/mm2) | 抗拉强度 (N/mm2) | 延伸率 (%) | 硬度 | |
|---|---|---|---|---|
| (HV) | (HB) | |||
| ≧ 240 | 500-850 | ≧ 30 | ― | ≦ 200 |
高温强度
高温特性

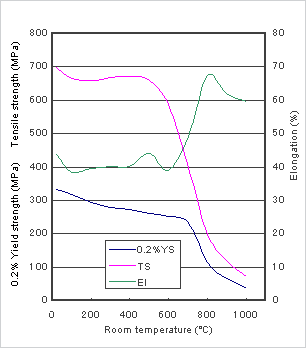

高温短时间拉伸试验
蠕变性能
| 热处理 | 试验温度(℃) | 蠕变断裂强度 | ||
|---|---|---|---|---|
| 10 hr | 100 hr | 1000 hr | ||
| 热轧板固溶热处理 | 732 | 137 | 93 | 64 |
| 871 | 56 | 36 | 25 | |
| 982 | 30 | 20 | 13 | |
| 冷轧板退火 | 538 | 511 | 345 | 234 |
| 649 | 234 | 158 | 100 | |
| 760 | 89 | 58 | 38 | |
| 871 | 52 | 33 | 21 | |
热处理
不属于沉淀析出硬化合金，因此，不能通过热处理进行时效硬化。
常用的热处理温度如下。
800-1150℃ 空冷或水冷
合金在高于1050℃的环境下容易出现晶粒粗大化现象，需要加以注意。
朔性加工性
比较容易进行热加工。加热温度为1150～1180℃，热加工温度为1000～1180℃，简单加工可在850℃以下进行。在650～850℃温度范围内会发生开裂，请务必避开。
冷加工性能比奥氏体不锈钢好，与Monel铜镍合金相当。
焊接性
焊接性能与标准奥氏体不锈钢一样，可采用TIG焊接、MIG焊接以及手工电弧焊。坡口加工使用机械切削，U、V型坡口角度要大。此时，表面污染对加工质量的影响很大，所以要特别注意焊接部位的清洁。
切削性
作为高镍合金的特性，切削性比奥氏体不锈钢较差。切削时虽然可用高速钢工具，但应尽量使用超钢工具，将推进速度调慢，加大切削深度。车床加工目标推进速度如下。
高速钢工具 1050-1350 mm/min
超钢工具 3000-5250 mm/min
切削后进行焊接或热处理时，必须将润滑油清除干净。
高温特性
高温下耐氧化性良好，除了长期连续的空气氧化环境之外，也可用在各种不同环境。对氮、氢以及渗碳也具有很好耐受性，可用于各种热处理炉。但容易受到潮湿的氯气，溴气的浸浊，必须加以注意。各种环境下的使用温度标准如下。
长期连续的空气氧化环境 1100℃
不含硫的还原性气体(H2或CO) 1150℃
具有氧化性的含硫气体(含亚硫酸气体的空气中) 815℃
含硫化氢的还原性气体 535℃
氯化氢 540℃
氯化物气体 510℃
用途
核电成套设备、热交换器、各种化工用蒸发罐、酸及碱工业用机器、热处理炉部件、补燃器部件、以及在高温环境下使用的其他部件。
<
<
<
<
客服1
