1J22
1J22是高饱和磁感应强度铁钴钒软磁合金，在现有软磁材料中该合金的饱和磁感应强度为(2.4T)，居里点也很高(980℃)，饱和磁致伸缩系数(60～100×10-6)。由于饱和磁感应强度高，在制作同等功率的电机时，可大大缩小体积，在作电磁铁时，在同样截面积下能产生大的吸合力。由于居里点高，可使该合金能在其他软磁材料已经完全退磁的较高温度下工作，并保持良好的磁稳定性。由于有大的磁致伸缩系数，非常适于作磁致伸缩换能器，输出能量高，工作效率也高。该合金电阻率低(0.27μΩ·m)，不宜在高频下使用。价格较贵、易氧化、加工性能差，添加适量镍或其他元素，可改善其加工性。

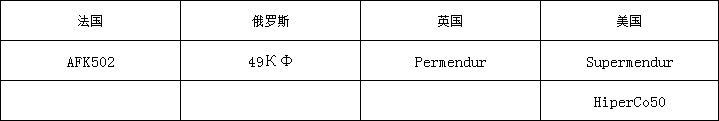

对应牌号

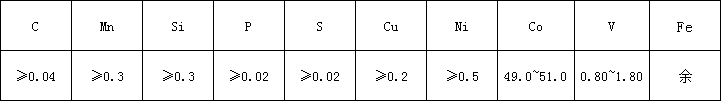

化学成分
物理性能
热处理规范：
冷轧带材试样：随炉升温到850～900℃，保温3～6h,，以50℃/h速度冷却到750℃，再以180～240℃/h速度冷却至300℃出炉，退火介质为露点不高于－40℃的氢气。
锻坯所取试样：随炉升温到1100℃±20℃，保温3～6h，以50～100℃/h速度冷却到850℃，保温3h，然后以30℃/h速度冷却到700℃，再以200℃/h速度冷却至300℃出炉，退火介质为露点不高于－40℃的氢气。用于要求在较低磁场下具有较高磁感应强度、较低矫顽力、较高矩形比的材料：随炉升温到850℃±10℃，保温4h，以50℃/h速度冷却到750℃，保温3h,然后以200℃/h速度冷却到300℃出炉，在保温(750℃)开始加1240～1600A/m直流磁场，退火介质为露点不高于－40℃的氢气。
金相组织结构：
1J22组织结构为体心立方晶格的单相固溶体，在900～930℃附近发生γα相转变，当温度低于730℃时，产生有序化，形成FeCo超结构，无序的α相转变为有序α′相。
1J22工艺性能与要求：
1、1J22合金经880℃左右快速淬火后，可以加工成薄带和细丝，带、丝可冲制、卷绕或加工成各种形状的元器件。
2、1J22合金的热轧（锻）材、冷拉丝材和带材，可切削和磨削加工。当合金加工成元器件，并经缓慢冷却的终热处理后，塑性很差，只能轻微研磨。
产品用途：
普通和超导磁体用电磁铁极头、小型电源变压器、扼流圈、磁放大器的铁芯、航空马达和发电机的转子和定子、电话振动片，磁致伸缩换能器和超声波发生器的振子、航空功率变压器。
<
<
<
<
客服1
